亚洲自偷自偷在线成人网站传媒 ,夜夜爽一区二区三区精品,天堂草原电视剧在线观看,亚洲av无码乱码在线观看性色扶

SikaFiber? Floor

混凝土地坪增強用鋼纖維

描述:SikaFiber?Floor 是一種由低碳圓鋼盤條經(jīng)表面除銹、多次冷拉、刀具沖切工藝制成的 具有較高抗拉強度的小直徑纖維材料，主要用于混凝土地坪結(jié)構(gòu)增強。

用途：

工業(yè)地坪結(jié)構(gòu)層

• 倉儲物流倉庫

• 機場

• 港口

特性/優(yōu)點：

抗拉強度高，是鋼筋的 3 倍以上

兩端彎鉤，確保在混凝土內(nèi)具有極佳錨固能力

• 采用磁化包裝，避免振動結(jié)團

• 機械添加，高效且分散均勻

• 施工周期大幅降低，減少人工成本

• 綜合建設成本優(yōu)良

參考標準：

EN 14889-1：2006—纖維混凝土—第一部分：鋼纖維—定義、規(guī)范以 及規(guī)則；

UNI EN 14845-2:2007—纖維混凝土的試驗方法—第二部分：混凝土 的有效性；

EN 14651-2005—金屬纖維混凝土試驗方法—彎曲抗拉強度測試（比 例限制（LOP），殘余）

UNI 11039:2003 鋼纖維混凝土—第一部分：定義、分類、規(guī)范和規(guī) 則；第二部分：確定早期

開裂強度和韌性指數(shù)的方法；

ASTM A820-2001：纖維混凝土中鋼纖維標準；

RILEM, 2001—“鋼纖維混凝土的測試和設計方法：鋼纖維混凝土;的 單軸拉伸測試”，RILEM

TC 162-TDF  推薦，材料和結(jié)構(gòu)

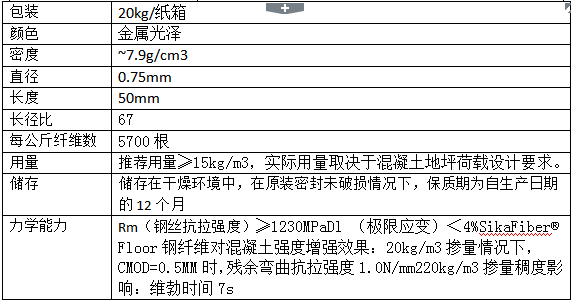

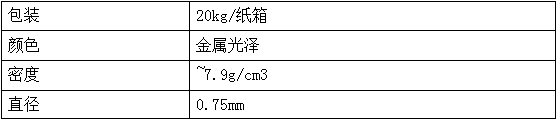

技術(shù)標準：

注意事項：

1.對于無縫地坪纖維摻量不低于40kg/m3，并采用低收縮性的混凝土拌合料，收縮率應低于0.05%。

2.若想讓纖維混凝土擁有較好的和易性來澆筑施工，可以添加適量西卡增塑劑或減水劑來實現(xiàn)，水灰比一般不應超過0.05%。

3.鋼纖維加入混凝土中，將減少混凝土的塌落度或稠度指標，造成流動性能的改變。依據(jù)工程經(jīng)驗，一般情況下SikaFiber?  Floor鋼纖維將使塌落度降低以下指標：

注：坍落度低于 80mm 的混凝土請考慮纖維摻量極小值。

推薦常規(guī)鋼纖維混凝土地坪使用以下塌落度指標澆筑（行業(yè)存在特殊要求的請參照設 計要求執(zhí)行）：

注：如果塌落度小于 80mm，建議使用西卡超高性能減水劑。

4.現(xiàn)場吹噴機添加時，為避免過長的配料等待時間，不建議采用大容量（12m3以上） 的混凝土運輸罐車施工。

5.鋼纖維混凝土可采用人工搗固棒或振動板（梁）進行搗固，但同一地點振搗時間不應過長（每一振點建議時間為10～30 秒間，以混凝土粗骨料不再沉落、不冒氣泡， 表面泛起水泥漿為準）。對于角落、邊緣、預留孔洞位置的搗固需要特別留意，同時 人工補充收面時應剔除或按壓顯露纖維，避免纖維漂浮與刺起。

6.基礎和混凝土板間應設置兩層聚乙烯防水塑料膜，厚度不小于0.2mm，重疊搭界寬 度不小于400mm，當?shù)鼗鶠樗槭瘯r，可鋪設中砂后再鋪設塑料膜。

7.最晚應在混凝土硬化后24～48   小時以內(nèi)切縫，這應視當?shù)氐臍夂驐l件確定具體時間。建議采用縱橫比為0.8～1.2的近正方形區(qū)域切割，切鋸接縫深度為板厚的1/3。

8.應對纖維混凝土采取適當后續(xù)處理（養(yǎng)護）。一般來說的普通的技術(shù)準則和規(guī)程都 是可行的，但應盡早開始實施養(yǎng)護以避免早期塑性收縮，推薦使用西卡地坪專業(yè)養(yǎng)護 劑進行地坪養(yǎng)護。
